発熱体 PRODUCTS

PYROMAX
（株）リケンヒートテクノは、50年に及ぶ経験と実績を受け継ぐヒーター材の国内大手として｢パイロマックス｣の溶解から加工・組み立てまでを一貫製造しております。

金属発熱体　PYROMAX

金属発熱体「パイロマックス」は、フェライト系合金PX-DS材を中心とし、6種類の鋼種を用意しており、用途に応じて最適な材料をお選びいただけます。
なかでもPX-C材は、従来のフェライト系ヒーターと比較して高い耐酸化性を発揮し、国内外で高い評価をいただいております。

特性 / 種類（記号）	Fe-Cr-Al系発熱体					Ni-Cr系発熱体
特性 / 種類（記号）	PX-PMD	PX-C	PX-DS	PX-D	PX-D1	PX-N1
標準化学成分（%）	Al 6.0 Cr 23 Fe 残その他微量元素 3%	Al 7.5 Cr 26 Fe 残	Al 6.0 Cr 23 Fe 残	Al 5.5 Cr 23 Fe 残	Al 2-4 / Cr 23-26 / Fe 残	Cr 19-21 / Fe 1 以下 Nl 77 以上
電気抵抗率 20℃ （μΩ-cm）	145±5%	160±5%	145±5%	140±5%	142±5%	108±5%
最高使用温度（℃）（発熱体）	1420	1400	1400	1300	1200	1100

「パイロマックス-PMD」は、粉末冶金製法にて製造しております。フェライト系合金の長所をそのままに、耐高温変形性・耐酸化性を大幅に改善した製品です。

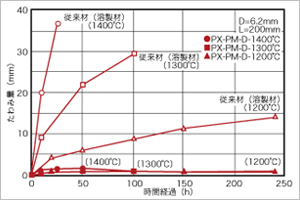

耐高温変形性比較

ラジアントチューブヒーターは、耐熱チューブに発熱体を挿入し、チューブ表面からの放熱でワークを加熱するヒーターです。浸炭性ガス雰囲気など特殊な雰囲気での中での使用に最適です。

パイロマックスDS材の表面に特殊な絶縁処理を施すことにより、密着状態でも使用可能な絶縁コイルヒーターを製造・販売しております。

「パイロマックススーパー」は、空気中での最高発熱体温度1800℃（炉内温度1700℃）を実現するヒーターです。また、耐クリープ特性に優れ長寿命です。

雰囲気	最高発熱体温度	炉内温度
空気窒素アルゴン乾燥水素	1800℃ 1700℃ 1700℃ 1400℃	1700℃ 1600℃ 1600℃ 1300℃

発熱体：パイロマックススーパー
制御：サイリスタによる電流制御
使用温度：MAX1,550℃
